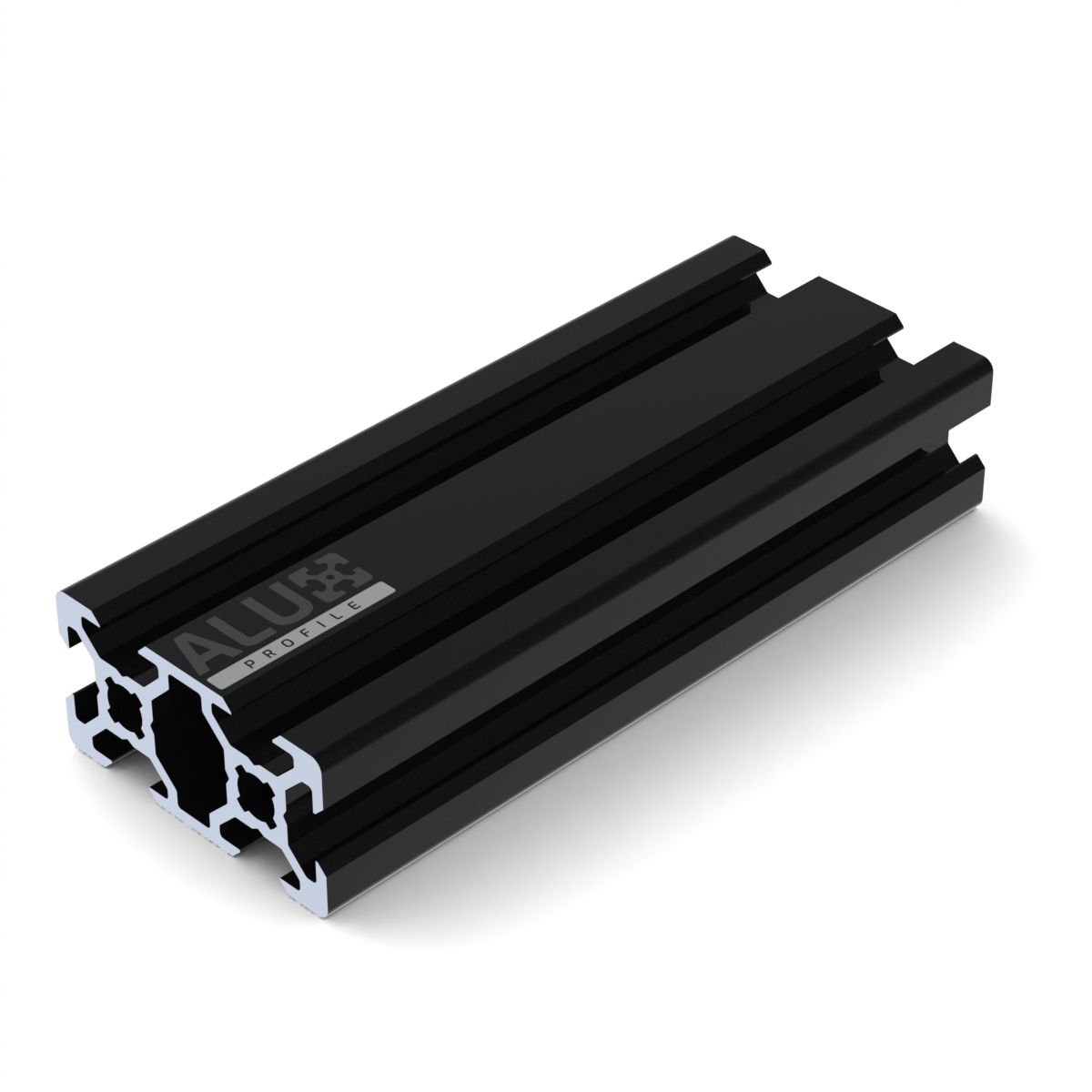

Aluminium Nutprofil 2040 V-slot Schwarz

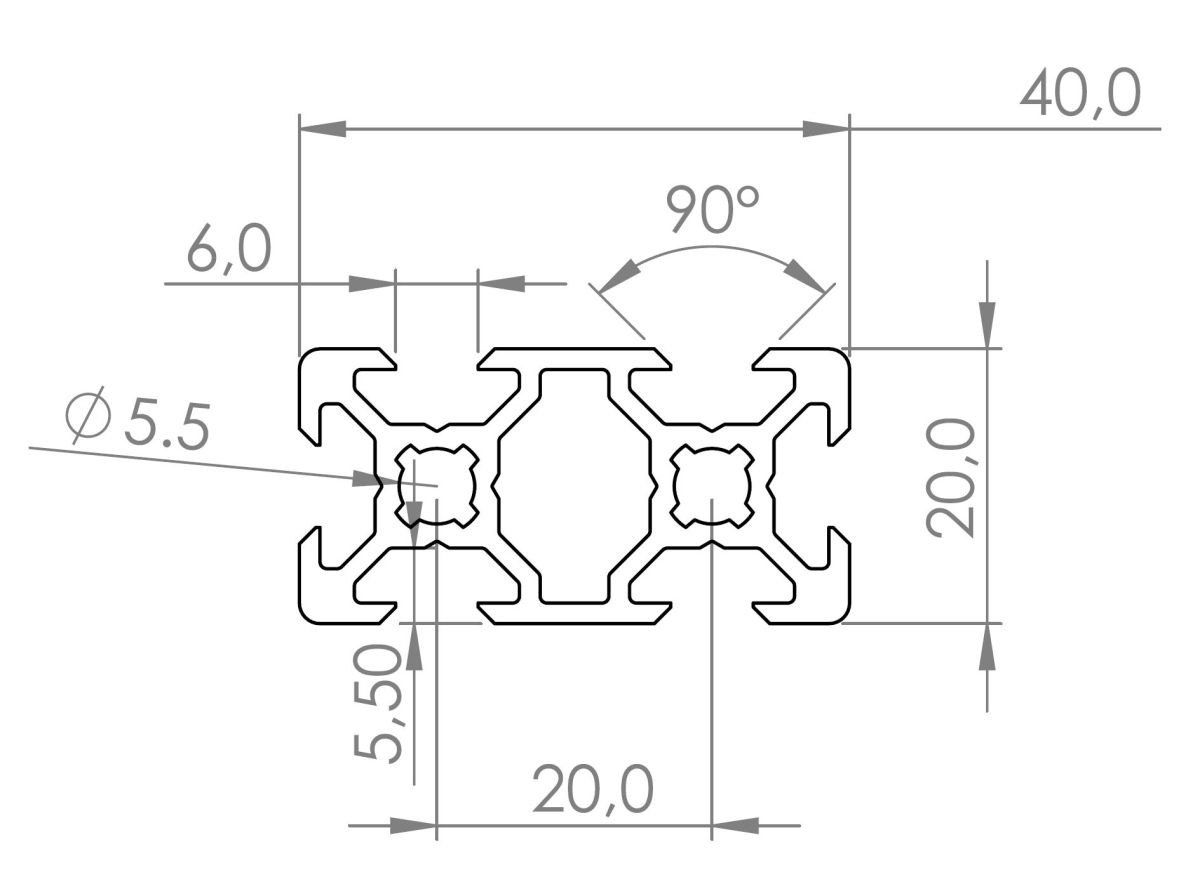

Unser Aluprofil 2040 (20x40) ist 20 mm breit und 40mm hoch. Es hat 6 Nuten mit einer Breite von 6 mm sowie einer Nut tiefe von 5.5 mm. Der Kern eignet sich zur Aufnahme von zwei M6 Gewinden. Das Profil ist in Schwarz eloxiert.
Dieses Aluminium Nutprofil ist Kompatibel mit Bosch, BSP, BSB, B-Type Profilen im 20-Raster, wie zum Beispiel 2020 (20x20), 2040 (20x40) und weitere Profilen.
Dieses Profil ist auch mit V-Slot-Profilen, V-Slot-Rädern und V-Slot-Zubehör kompatibel.
|
Aluminium Nutprofilen Typ |
Bosch, BSP, BSB, B-Type, V-slot |
|
Aluprofil Nut |
6mm |
|
Aluprofil Raster |
20mm |
|
Aluprofil Abmessung |
20x40 mm |
|
Nutmaß |
6mm -0/+0,3mm |
|
Kernbohrung |
5.5mm -0.2/+0mm |
|
Aluprofil Zuschnitte |
Länge -1/+1mm |
 |
2040.step 3D |
|
Aluprofil Oberfläche |
|
|
Eloxal |
E6C35 (Schwarz) 10-15 µm |
|
Normierung |
|
|
Material |
3.1 auf anfrage |
|
Mechanische Eigenschaften |
|
|
Bezeichnung |
EN-AW 6063 |
|
Zustand |
T66 |
|
Elastizitätsgrenze |
Rp0.2>=200 [N/ mm2] |
|
Zugfestigkeit |
Rm>=245 [N/ mm2] |
|
Kriechen (Retardation) |
A >= 8 [%] |
|
Kriechen (Retardation) |
A5 0mm>= 6 [%] |
|
Härte |
>= 80 [HB] |
|
Flächenberechnung |
|
|
Fläche |
285.30 [mm2] |
|
Massenmittelpunkt X |
20,00 [mm] |
|
Massenmittelpunkt Y |
10,00 [mm] |
|
Flächenträgheitsmoment |
Ix 11680,00 [mm4] |
|
Flächenträgheitsmoment |
IY 45162,00 [mm4] |
|
Widerstandsmoment |
Wx 1187,50 [mm3] |
|
Widerstandsmoment |
Wy 2289,50 [mm3] |
|
Nominal Gewicht |
0,761 [kg/m] |
Aluminiumprofil Durchbiegungsrechner
Dieses Tool liefert ungefähre, theoretische Ergebnisse, die in der Praxis nicht garantiert oder reproduzierbar sind.
Aluminiumprofil-Konfigurationen
Beidseitig frei aufliegendes Profil
Kragarmprofil
Beidseitig fixiertes Profil
